Geniş bant sinyal üretimi için Ethernet kontrollü ultra hızlı AWG’ler

Spectrum Instrumentation, 10 GS/s çıkış hızına ve 16 bit çözünürlüğe sahip yeni AWG’lerini piyasaya sunuyor. Spectrum Instrumentation, DN2.63x NETBOX serisinde 16 bit çözünürlükle 10 GS/s’ye varan çıkış hızları sunan dört yeni Keyfi Dalga Biçimi Üretecini (AWG) piyasaya tanıttı. Ethernet üzerinden kolayca kontrol edilebilmesi sayesinde bu yüksek hızlı cihazlar doğrudan PC’lere, dizüstü bilgisayarlara ve hatta şirket ağına bağlanabiliyor. Otomatik ve uzaktan test için tasarlanan bu cihazlar, DC’den 2,5 GHz’e kadar geniş bant sinyal üretimi için ideal.Spectrum, bundan böyle generatorNETBOX’ı 35 farklı varyasyon ile sunuyor. Böylelikle müşteriler yalnızca ihtiyaç duydukları özellikler için ödeme yapıyor olacak. Sinyal üretimi artık kolay ve uygun maliyetli hale geldi!

Ürün videosu linki (4 dk): https://youtu.be/2DCQbx99BIo

Kompakt yapıya sahip bu hafif AWG’ler, herhangi bir PC’ye veya ağa bağlanmak için sadece standart Ethernet/LXI kablosu kullanmaktadır. Yüksek çözünürlüklü 16-bit DAC teknolojisi, mükemmel saflıkta ve düşük gürültülü dalga formları sunarak bu AWG’leri uyarı-cevap veya kapalı döngü tipi test durumlarında kullanım için ideal kılmaktadır. Her AWG kanalı kendi DAC’ına sahiptir ve tam olarak programlanabilir çıkış aralıklarıyla tek uçlu veya diferansiyel çıkış modlarında kullanılabilir. Tek uçlu modda, dalga formu genlikleri 50Ω’a kadar ±500 mV’a ulaşırken, diferansiyel modda 100Ω’a kadar ±1 V’a ulaşır. Yüksek empedanslı sonlandırma ile çıkış seviyeleri iki katına çıkarılarak ±2 V’a kadar çıkış sağlanır.

DN2.63x modelleri, tek veya çift kanallı olarak sunulmaktadır ve 2 GSample (4 GB) standart belleğe sahiptir; bununla birlikte bellek 8 GSample´a (16 GB) kadar genişletilebilir. Böylelikle kesintisiz olarak 10 GS/s örnekleme hızında 800 ms´ye kadar uzun dalga formu oynatımına olanak tanınmış olur. Kullanıcılar, tek atım, tekrar eden, çoklu tekrar ve FIFO akışı gibi çeşitli akıllı tetikleme işlevleri ve üretim modları arasından seçim yapabilir. FIFO modu, saklanan bir dalga formu oynatılırken yeni verilerin AWG´ye yüklenmesini sağlar.

Her birim, dalga formu oluşturma, kontrol ve analiz için Spectrum´un SBench 6 yazılımıyla birlikte gelir. Müşteriler, denklemlerden dalga formları tanımlayabilir, yerleşik fonksiyon jeneratörünü kullanabilir veya dijitalleştiriciler, osiloskoplar veya simülasyon araçlarından veri aktarabilir. Özel geliştirmeler yapabilmek adına C++, Python, MATLAB, LabVIEW ve daha fazlası için SDK´lar da dahil edilmiştir.

Harici saat ve tetikleme sinyalleri için ön panel konektörlerinin yanı sıra, işaretleyici çıkışları, durum bayrakları veya senkron/asenkron sinyalleme olarak işlev gören çok amaçlı G/Ç hatları sayesinde sorunsuz bir şekilde otomatik sistemlere entegrasyon yapılabilir. Dijital bir puls üreteci seçeneği de ayrıca sunulmaktadır. 7 kg’ın altında ağırlığa sahip ve isteğe bağlı raf montaj kitleriyle bu üniteler, mobil, masaüstü ve raf tabanlı kurulumlar için idealdir.

Bu yeni ultra hızlı AWG’ler, Spectrum’un şu anda 40 MS/s’den 10 GS/s’ye kadar 35 farklı model içeren generatorNETBOX ürün serisinin en son üyeleridir. Tüm NETBOX üniteleri 5 yıl garanti, ömür boyu ücretsiz yazılım/firmware güncellemeleri ve doğrudan Spectrum’un tasarım mühendislerinin desteğini içerir.

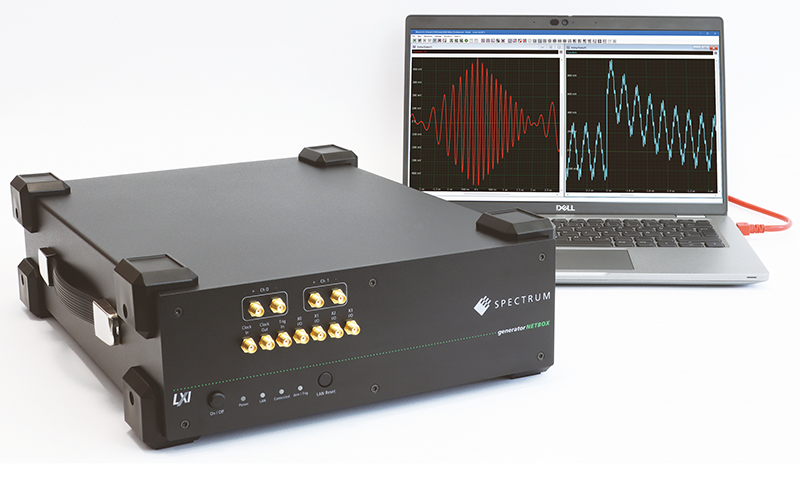

Yeni amiral gemisi generatorNETBOX ürünleri, 10 GS/s’ye kadar çıkış hızı, 2,5 GHz’e kadar bant genişliği, 16-bit çözünürlük ve tek uçlu veya diferansiyel çıkışlar sunar.
